Задача:

Разработать программное обеспечение для автоматизации научных экспериментов.

Требуется организовать захват данных температуры пластины в момент ее остывания для их последующей математической обработки.

Контролируемые данные: температура металла зоны ЗТВ сварочного шва в момент остывания. Температура снимается контактным способом термопарами.

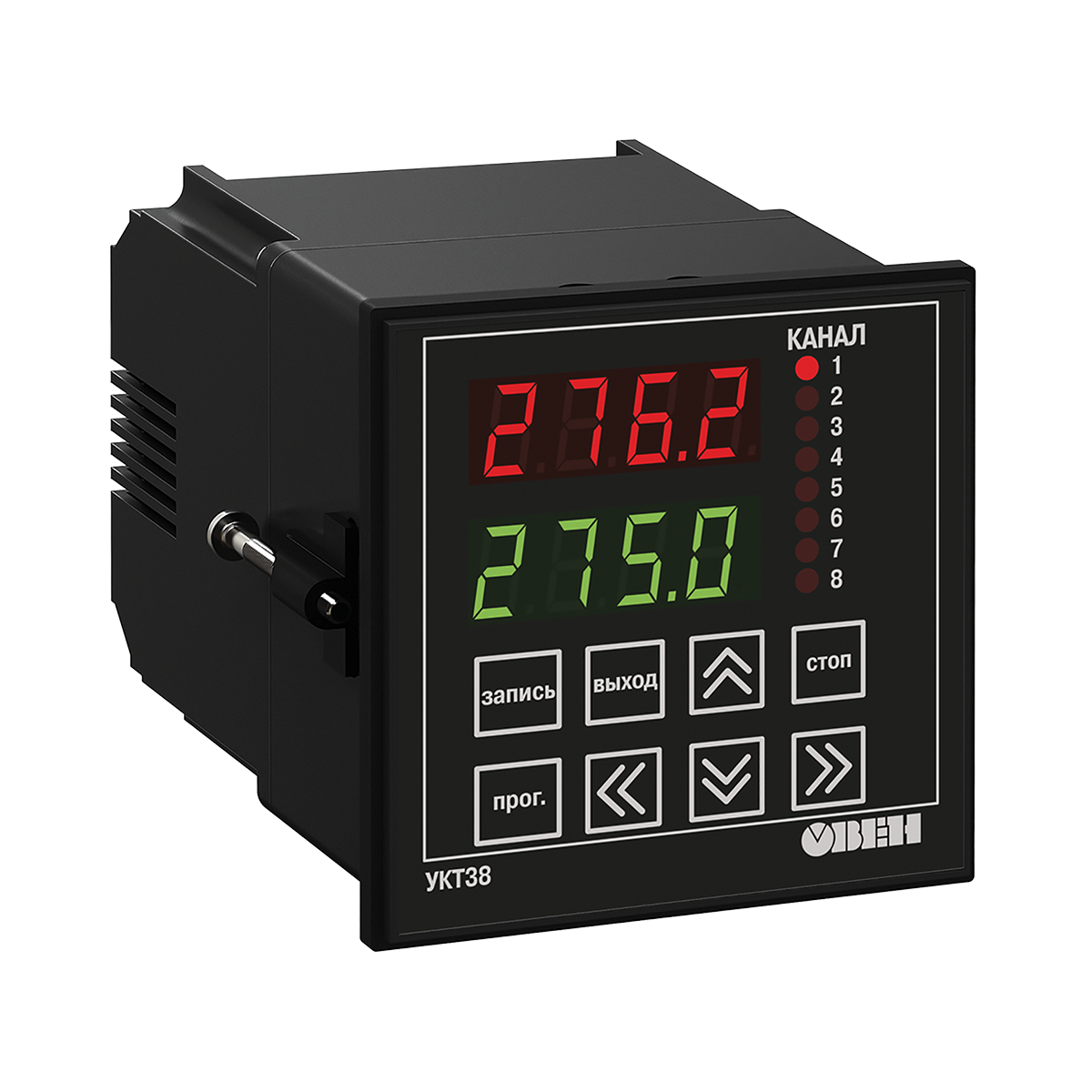

Регистрация данных производится прибором УКТ38-В. Прибор представляет собой многоканальный АЦП с системой защиты. Регистратор подключается к последовательному интерфейсу ПК (RS232) через преобразователь интерфейсов (RS485-RS232).

Программа

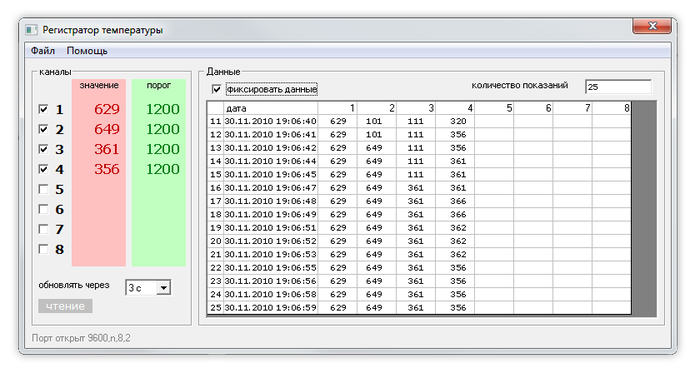

Было разработано программное обеспечение, производящее опрос устройства контроля температуры с заданным интервалом. Программа позволяет захватывать данные с 8-ми каналов регистрации устройства и сохранять их в виде таблицы.

Программа предназначена для запуска на компьютере под управлением MS Windows XP / Windows NT.

Возможности

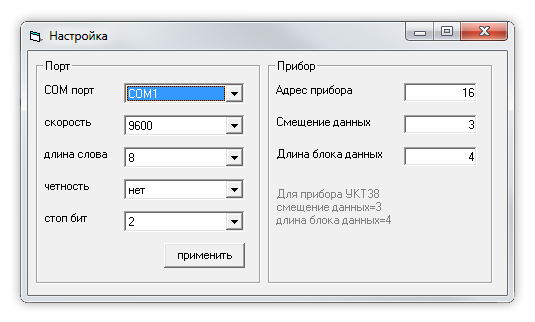

Программа конфигурируется для работы с устройством через стандартный последовательный порт. Программа конфигурируется для работы с устройством через стандартный последовательный порт.

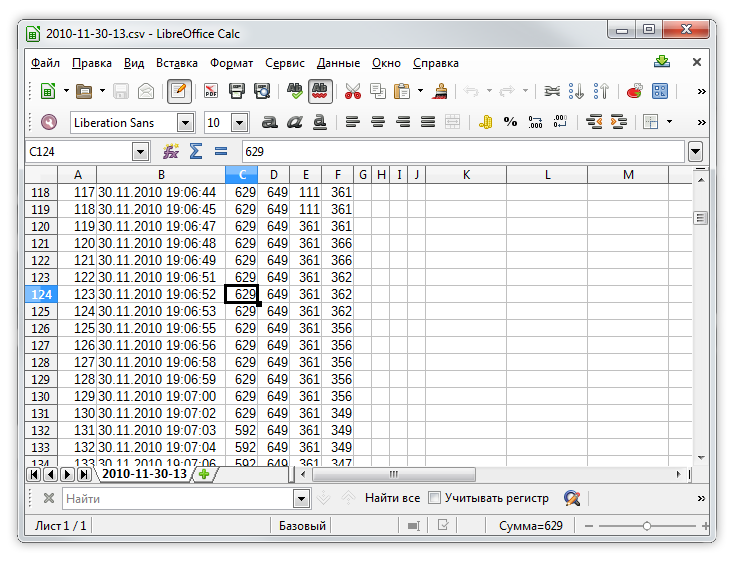

Полученные данные сохраняются в виде файла CSV, который затем может быть проанализирован при помощи табличного процессора. Полученные данные сохраняются в виде файла CSV, который затем может быть проанализирован при помощи табличного процессора.

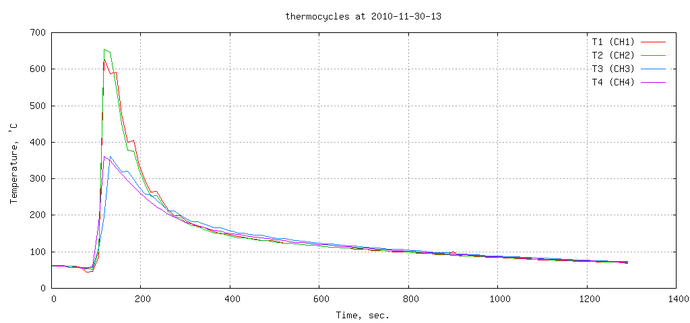

Разработаны макросы для визуализации данных с помощью системы GNUplot. Разработаны макросы для визуализации данных с помощью системы GNUplot.
